Ülevaade
TheQTZ pneumaatiline tühimassi testeron rõhu võrdlusinstrument digitaalsete manomeetrite, saatjate, manomeetrite kalibreerimiseks, et tagada tootmise ohutus ja kvaliteedi parandamine. See sisaldab kolvisüsteemi, kaalu massi, rõhubaasi ning vajab ka rõhuallikat ja vaakumpumpa (vaakumkalibreerimiseks). See on ideaalne valik parimateks kalibreerimislaboriteks ja uurimislaboriteks kasutamiseks.
Rakendused
√ Kalibreerimislaborid vaakumist rõhuni 10bar
√ Kosmoseseadmete tootjad katsetavad või kalibreerivad
√ Täppisrõhuanduri tootjate kvaliteedikontroll
√ Kalibreerimisteenuseid osutavad ettevõtted ja teenindussektor 10 baari piires

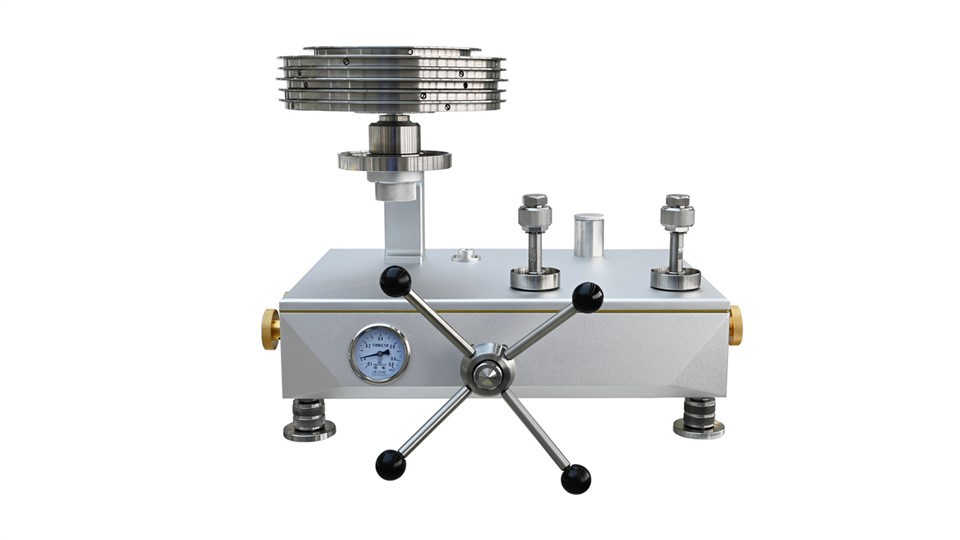

QTZ pneumaatiline tühimassi tester
Põhimõte
Põhineb rõhu=jõu/ala(F/A) füüsikalisel põhimõttel.
Kolbsilindrite süsteemi ülaossa asetatud massitükid on täpselt määratletud jõu allikaks. Rõhutasakaalu sisemuses teatud (vastu)rõhu tekitamisel saavutatakse tasakaal: massitükid, sealhulgas kolbsilindrisüsteemi-vabalt liikuv kolb-, ujuvad, mis toob kaasa väga täpse rõhu katsepordis.
Omadused
1. Kolvisilindrite süsteem
- Materjal: valmistatud volframkarbiidist. Võrreldes teiste materjalidega on sellel väga madalad rõhu- ja temperatuuripaisumistegurid, mis säilitavad hea lineaarsuse kolvi efektiivse ala suhtes ja väga suure täpsuse.
- Struktuur: purunemisvastane-varraste patent ja-hõõrdevastane struktuur. Ja ainult 1 alus ja kolvisüsteem suudavad kalibreerida nii vaakumit kui ka positiivset rõhku.
- Mooduli konstruktsioon: kolvikoostu saab kalibreerimiseks saata üksi ilma alust kandmata, vähendades hoolduskulusid.
2.Kaalukomplekt
- Kaaluga laadimise meetod: iga kaalQTZ pneumaatiline tühimassi testersellel on number ja see tuleb järjekorras laadida. Positiivne rõhk kasutab raskuste virnastamiseks kandeplaati, samas kui alarõhk kasutab lahtiste raskuste tõstmiseks kandevarda-
- Standardkaalud: mitte-magnetiline roostevaba teras, hõõrdumis-, reostuskindel ja kergesti puhastatav ning suudab säilitada püsiva kaalu pikka aega. Kaalud korrigeeritakse kohaliku raskusjõu järgi. Vastavalt kasutaja vajadustele saab konfigureerida kg- ja MPa-raskusi.
3. Alus
- Kahekordne sulgeventiili kaitse sõltumatu vaakumi ja ülerõhu ventiilidega, mis sulguvad üheaegselt rõhu tekitamiseks.
- Võimaldab kahe testitud näidiku samaaegset kontrollimist, et kõrvaldada leke.
- Mitmeastmeline filterseade minimeerib tolmu sattumist kolvi, säilitades mõõtmise täpsuse.
- Kerge ja mastaapne: lennuki{0}}klassi alumiiniumsulamist alus tagab erakordse tugevuse ja minimaalse kaalu, toetades samal ajal jõulist mitme-jaama laiendamist. Surve reguleerimise andmete reaalajas jälgimine- vähendab ülerõhu riski.
- Peenreguleerimise ja rõhu stabiliseerimise tehnoloogia sisaldab{0}}sisseehitatud kruvide peenreguleerimisstruktuuri tugevaks tihendamiseks. Kruvi ei ulatu rõhu reguleerimise ajal välja, mille tulemuseks on oluline ruumi kokkuhoid.
Teenused ja tarvikud
1.Teenuse tugi
- -Müügijärgne tugi: 1-aastane garantii, 48-tunnine reageerimine hooldusele.
- Kohandatud teenused: kasutaja määratud rohkem vahemikke
- Tehniline tugi: kasutusvideo ja veebipõhised klienditeenindused
2. Aksessuaarid
|
Üksus |
Kogus |
Märkus |
|
Alus |
1.ühik |
Kaasas pakkekarp |
|
Seatud raskused |
1.komplekt |
Andmed on näidatud tehase aruandes |
|
Kolvi silindrite süsteem |
1.komplekt |
|
|
Toiteadapter |
1.tk |
|
|
O-rõngad (φ12 × 2,5) |
20.tk |
Ühenduskeerme jaoks |
|
O-rõngad (φ36 × 2,5) |
5.tk |
Kolvisilindri jaoks |
|
O-rõngad (φ42 × 2,5) |
3.tk |
Ülerõhukatte kasutamiseks |
|
O-rõngad (φ115 × 2,5) |
3.tk |
Vaakumsurvekatte kasutamiseks |
|
Kasutusjuhend |
1.koopia |
|
|
Kvaliteedisertifikaat |
1.koopia |
|
|
Kataloog |
1.koopia |
|
|
Fiber filterpaber |
10.tk |
Kolvi puhastamiseks |
|
Vaakumpump (sh õhuvoolik φ8×5) |
1.tk |
Valikuline |
|
Gaasi rõhu reduktor (G5/8) |
1.ühik |
Valikuline |
|
Ühendusvoolik |
1.tk |
|
|
Katsearuanne/kalibreerimissertifikaat (valikuline) |
1.koopia |
3. Pakkimisteave
TäielikQTZ pneumaatiline tühimassi testertarnitakse 3 juhul: alus, raskuste komplekt ja kolvisilindrite süsteem.
|
Mudel |
QTZ-1 |
QTZ-2.5 |
QTZ-4 |
QTZ-6 |
QTZ-10 |
|
|
Vahemik/kPa |
-100~100 |
-100~250 |
-100~400 |
-100~600 |
-100~1000 |
|
|
Kaalud (sh kaalud)/kg |
0,2 cm2 |
30 |
32 |
36 |
40 |
48 |
|
5 cm2 |
59 |
62 |
60 |
61 |
63 |
|
Märkus.Selles dokumendis esitatud spetsifikatsioonid kajastavad avaldamise ajal tehnikaseisundit. Jätame endale õiguse teha spetsifikatsioonides ja materjalides muudatusi.
Laadige alla andmeleht
Laadige alla kasutusjuhend
Tootekirjeldus olemas
Teave valiku kohta
Võtke meiega ühendust
+8618202956927
sales@creatwit.com
|
Mudel |
QTZ-1 |
QTZ-2.5 |
QTZ-4 |
QTZ-6 |
QTZ-10 |
|
|
Vahemik/kPa |
-100~100 |
-100~250 |
-100~400 |
-100~600 |
-100~1000 |
|
|
Minimaalne rõhk / kPa |
5 |
5 |
10 |
10 |
10 |
|
|
Eraldusvõime/kPa |
5 |
5 |
10 |
10 |
10 |
|
|
Kolvi nimipind/cm2 |
5 |
5 |
2 |
2 |
2 |
|
|
Massid |
Rõhk /kPa |
1;2;5;10;20 |
5;10;20;50 |
5;10;20;50;100 |
5;10;20;50;100 |
5;10;20;50;100 |
|
Kogus/tk |
2.1;1;1;4 |
1;2;1;4 |
1;2;1;1;3 |
1;2;1;1;5 |
1;2;1;1;9 |
|
|
Massimaterjali |
Mitte{0}}magnetiline roostevaba teras |
|||||
|
Ühendus |
M20×1.5 |
|||||
|
Täpsus |
0.005%/ 0.01%/ 0.02%/ 0.05% |
|||||
|
Temperatuur & niiskus |
0,005%, 0,01%:(20±1) kraad , 40%-80% 0,02%, 0,05%:(20±2) kraad , 40%-80% |
|||||
|
Toiteallikas |
AC 220V 50Hz |
|||||
