Ülevaade
CW hüdrauliline tühimassi testervõi esmased standardid on kõige täpsemad rõhu võrdlusinstrumendid, mida saab kasutada digitaalsete manomeetrite, suure täpsusega analoogmõõturite, rõhumuundurite jne kalibreerimiseks.
Põhimõte
Funktsionaalne põhimõteCW hüdrauliline tühimassi testerpõhineb rõhu=jõu/ala(F/A) füüsikalisel põhimõttel.
Kolbsilindrite süsteemi ülaossa asetatud massitükid on täpselt määratletud jõu allikaks. Rõhutasakaalu sees teatud (vastu)rõhu tekitamisel saavutatakse tasakaal: massitükid, sealhulgas kolbsilindrisüsteemi-vabalt liikuv
Omadused

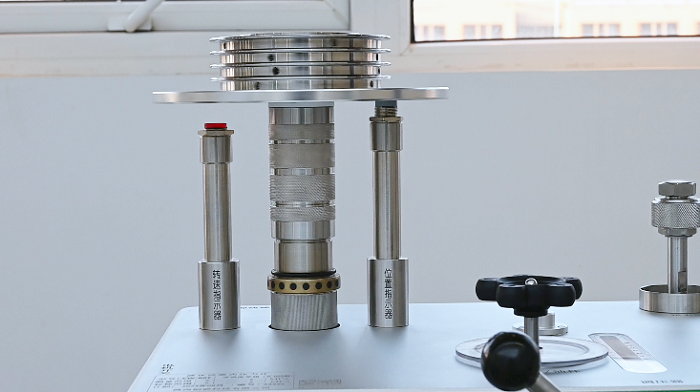

1. Kolvisilindrite süsteem
- Materjal: volframkarbiid. Võrreldes teiste materjalidega on materjalil väga madalad rõhu- ja temperatuuripaisumistegurid, seega on kolvi efektiivse ala lineaarsus väga hea ja tühimassi testeri täpsus on väga kõrge.
- Struktuur: kolb-silindrisüsteemi konstruktsioon on kaitse-murdevarras ja hõõrdevastane-konstruktsioon; Madala raskuskeskme disain on kolvi koormuse stabiilsuse jaoks kriitiline; Kõrge täpsusega kalibreerimine on saavutatav selle korvi kaalustruktuuriga; Mitmekülgsed kaaluvalikud (kg, MPa) suurendavad kasutatavust.
- Mooduli disain: mooduli konstruktsioon võimaldab kolvikoostu kalibreerimist ilma aluseta.
2.Kaalud
- Materjal: raskused on valmistatud erinevatest materjalidest vastavalt erinevale DWT täpsusele ja neid saab korrigeerida vastavalt kasutaja kohalikule raskusjõule.
3. Alus
- Õlitopsi maht on 500 ml ja õlitopsi saab varustada õlifiltri seadmega vastavalt kliendi vajadustele, et vältida lisandite sattumist õlitorustikku ja manomeetri kahjustamist;
-
Kui kolb hõljub õigesse asendisse, süttib seadme esipaneeli serv valgusribaga, mis tuletab kasutajale meelde, et kolb on hakanud ujuma, ja rõhu ülekoormuse vältimiseks tuleb rõhuregulaatorit aeglaselt pöörata, et survestada.
- Laienduste ühendusport
- Mootori tüüp (kiirus umbes 30 r/min); (valikuline)
- 5-tolline puuteekraan suudab kuvada mõningaid olulisi parameetreid, nagu praegune ümbritseva õhu temperatuur (täpsus ±1 kraad) ja niiskus (täpsus 5%), kolvi reaalajas kiirus, kolvi ujumisasend jne.
CW hüdraulilise tühimassi testija teenused ja tarvikud
1.Teenuse tugi
- -Müügijärgne tugi: 1-aastane garantii, 48-tunnine reageerimine hooldusele.
- Kohandatud teenused: kasutaja määratud rohkem vahemikke
- Tehniline tugi: töövideo ja veebipõhised klienditeenindused
2. Aksessuaarid
|
Üksus |
Kogus |
Märkus |
|
Alus |
1.ühik |
Kaasas pakkekarp |
|
Käepidemed |
4 baari |
|
|
10.mm kuuskantvõti |
1.tk |
Võtke lahti kolvi aluse kork |
|
Ventilatsiooniventiili nõelte komplekt |
1.komplekt |
|
|
Seatud raskused |
1.komplekt |
Andmed on näidatud tehase aruandes |
|
Kolvi silindrite süsteem |
1.komplekt |
|
|
Toiteadapter |
1.tk |
|
|
O-rõngad (φ12 × 2,5) |
50.tk |
Ühenduskeerme, mõõtealuse ja kolvisilindri jaoks |
|
O-rõngad (φ19 × 2,65) |
10.tk |
Pistikupesa ja kalibreerimissilindri jaoks |
|
O-rõngad (φ16 × 2,4) |
5.tk |
Krundipumba kasutamiseks |
|
Kasutusjuhend |
1.koopia |
|
|
Kvaliteedisertifikaat |
1.koopia |
|
|
Kataloog |
1.koopia |
|
|
Fiber filterpaber |
10.tk |
Kolvi puhastamiseks |
|
Katsearuanne/kalibreerimissertifikaat (valikuline) |
1.koopia |
Märkus.Selles dokumendis esitatud spetsifikatsioonid kajastavad avaldamise ajal tehnikaseisundit. Jätame endale õiguse teha spetsifikatsioonides ja materjalides muudatusi.
Laadige alla andmeleht
Tootekirjeldus olemas
Teave valiku kohta
Võtke meiega ühendust
+8618202956927
sales@creatwit.com
|
Mudel |
CW-6T |
CW-60T |
CW-250T |
CW-600T |
CW-1000T |
CW-1600T |
||||||
|
Vahemik/MPa |
0.06~0.6 |
0.1~6 |
0.5~25 |
1~60 |
1~100 |
2~100 |
2~160 |
|||||
|
Maksimaalne rõhk / MPa |
0.6 |
6 |
25 |
60 |
100 |
100 |
160 |
|||||
|
Minimaalne rõhk/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
2 |
|||||
|
Pindala/cm2 |
1 |
0.5 |
0.2 |
0.2 |
0.1 |
0.1 |
0.05 |
0.1 |
0.05 |
0.05 |
0.05 |
|
|
Kolb ja šassii |
Kaal/kg |
0.6 |
0.5 |
0.2 |
1 |
0.5 |
1 |
0.5 |
1 |
0.5 |
1 |
1 |
|
Rõhk/MPa |
0.06 |
0.1 |
0.1 |
0.5 |
0.5 |
1 |
1 |
1 |
1 |
2 |
2 |
|
|
Kaal |
Kaal/kg |
0.1;0.5 |
0.5;2.5 |
0.2;1 |
1;5 |
0.5;2.5 |
1;5 |
0.5;2.5 |
1;5 |
0.5;1;5 |
0.5;1;5 |
0.5;1;5 |
|
Rõhk/MPa |
0.01;0.05 |
0.1;0.5 |
0.1;0.5 |
0.5;2.5 |
0.5;2.5 |
1;5 |
1;5 |
1;5 |
1;2;10 |
1;2;10 |
1;2;10 |
|
|
Kogus/tk |
4;10 |
4;11 |
4;11 |
4;9 |
4;9; |
4;11 |
4;11 |
4;19 |
1;4;9 |
1;4;9 |
1;4;15 |
|
|
Kogukaal (koos kaaludega)/kg |
41 |
65 |
47 |
85 |
60 |
95 |
65 |
135 |
85 |
85 |
115 |
|
|
Meedia |
Petrooleumi ja trafoõli segu |
Bis(2-etüülheksüül)sebatsaat |
||||||||||
|
Kaalude materjal |
mittemagnetiline roostevaba teras (0,005%; 0,01%; 0,02%); 45#süsinikteras (0,05%) |
|||||||||||
|
Ühenduskeermed |
M20×1.5 |
|||||||||||
|
Täpsus |
0.005%; 0.01%; 0.02%; 0.05% |
|||||||||||
|
Temperatuur ja RH |
0,005%, 0,01%:(20±0,5) kraadi, RH<80% 0,02%, 0,05%:(20±2) kraadi, RH<80% |
|||||||||||
|
Toiteallikas |
AC 220V 50Hz |
|||||||||||
