Ülevaade

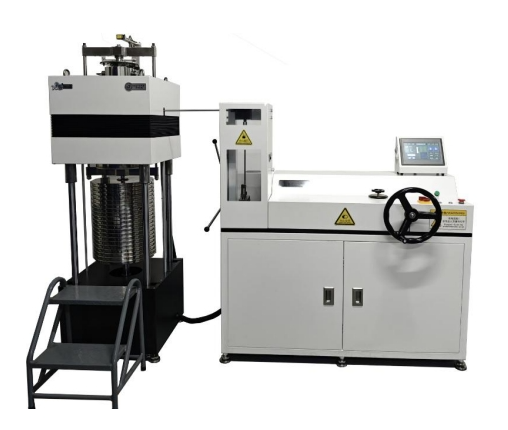

Kõrgsurve automaatne tühimassi tester sisaldab rõhu genereerimis- ja kalibreerimissüsteemi, mis suudab kalibreerida manomeetrid, saatjad, rõhuandurid 1400 MPa piires.
Rakendused
TheKõrgsurve automaatne tühimassi testerjaoks saab kasutada
- Avioonika / kosmoseseadmete tootjad
- Kalibreerimisteenust pakkuvad ettevõtted ja teenindussektor 1400 MPa piires
Omadused
Vähem raskusi
Binaarsete masside ja võrdsete{0}}massikaalude kombinatsiooni kasutuselevõtt, et saavutada määratud mass minimaalse massikombinatsiooni kogusega. Kaalumaterjalina kasutatakse mitte-magnetilist roostevaba terast, millel on suurepärane korrosiooni- ja kulumiskindlus.
Automaatsed laadimisraskused
Pneumaatiline manipulaator raskuste automaatseks peale-/ mahalaadimiseks, elektromagnetiliste häirete vältimiseks ning vajaliku massiga raskuste stabiilseks ja kiireks peale-/ mahalaadimiseks.
Spetsifikatsioon
|
Mudel |
PR-ZD800 |
PR-1000 ZD |
PR-ZD1200 |
PR-ZD1400 |
|
|
Varustus |
PR800 seeria |
PR1000 seeria |
PR1200 seeria |
PR1400 seeria |
|
|
Rõhuvahemik (MPa) |
50-800 |
50-1000 |
50-1200 |
50-1400 |
|
|
Minimaalne samm (MPa) |
1 |
1 |
1 |
1 |
|
|
Ülelaadija etapid |
3 |
3 |
3 |
3 |
|
|
Täisskaala rõhuaeg (min) |
3 |
3 |
4 |
5 |
|
|
kontrollitud rõhuvahemik (MPa) |
0~320 |
0~500 |
0~640 |
0~800 |
|
|
Täpsus |
0.05 |
0.05 |
0.05 |
0.05 |
|
|
kolvi nimiläbimõõt (mm) |
2.0/90 |
2.0/90 |
2.0/90 |
2.0/90 |
|
|
kolvi pindala deformatsioonitegur (Mpa-1) |
9.800580E-07 |
9.800580E-07 |
9.800580E-07 |
9.800580E-07 |
|
|
kolvi nimipind (cm2) |
3.17(3.1748) |
3.17(3.1748) |
3.17(3.1748) |
3.17(3.1748) |
|
|
Taseme erinevus (mm) |
693/43 mm (esialgne) |
693/43 mm (eesmärk) |
693/43 mm |
693/43 mm |
|
|
Korv ja kolb |
Nimimass (kg) |
16.2 |
16.2 |
16.2 |
16.2 |
|
Nimirõhk (MPa) |
50 |
50 |
50 |
50 |
|
|
kaal |
Nimimass (kg) |
0,3;0,6;1,29;2,6;5,2;10,4;20,7;41,5 (6 tk) |
0,3;0,6;1,29;2,6;5,2;10,4;20,7;41,5 (7 tk) |
0,3;0,6;1,29;2,6;5,2;10,4;20,7;41,5 (9 tk) |
0,3; 0,6; 1,29; 2,6; 5,2; 10,4; 20,7; 41,5 (10 tk) |
|
Nimirõhk (MPa) |
1;2;4;8;16;32;64; 128×6 |
1;2;4;8;16;32;64; 128×7 |
1;2;4;8;16;32;64; 128×9 |
1;2;4;8;16;32;64; 128×10 |
|
|
Kogus (tk) |
13 |
14 |
16 |
17 |
|
|
Struktuur |
kelluke+plaat |
kelluke+plaat |
kelluke+plaat |
kelluke+plaat |
|
|
Ühenduskeere |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
|
|
Struktuur ja suurus (P × L × K) Pikkus: operaator on näoga DWT poole |
Lõhestatud Laadimismass: määramata Survesüsteem:1440×585×1100 |
Lõhestatud Laadimismass: määramata Survesüsteem:1440×585×1100 |
Lõhestatud Laadimismass: määramata Survesüsteem:1440×585×1100 |
Lõhestatud Laadimismass: 580 × 580 × 2000 Survesüsteem:1440×585×1100 |
|
|
Võimsus |
220V 2kW |
220V 2kW |
220V 3,5kW |
220V 3,5kW |
|
|
Keskkonna seisukord |
Temperatuur 20±2 kraadi Niiskus 50-70% |
Temperatuur 20±2 kraadi Niiskus 50-70% |
Temperatuur 20±2 kraadi Niiskus 50-70% |
Temperatuur 20±2 kraadi Niiskus 50-70% |
|
Märkus.
1) PR-ZD on õlimudeli tühimassi tester, mille mudelile järgnev number näitab maksimaalset rõhuvahemikku.
Kõik loetletud mudelid (PR-ZD800, PR-ZD1000, PR-ZD1200, PR-ZD1400) omamassi testijad kasutavad Micro Nano Ultra Precision Grinding Technology abil valmistatud ülitäpset kolvivarda, et mõõta rõhku koormusmassi järgi. Täpsus võib olla kuni 0,05%.
2) Seadmete rõhk on vahemikus 800–1400 MPa ja minimaalne samm on 1 MPa, mida saab rakendada erinevatele rakendustele.
3) Iseseisvalt töötavad raskuse laadimis- ja surverakendussüsteemid minimeerivad erinevaid mõõtmisvigu, tagades stabiilsemad ja usaldusväärsemad mõõtmisandmed. Samal ajal tagavad testeri ohutu töö mitme-taseme ohutuskaitse ja lisafunktsioonid.
4) Varustatud täiustatud operatsioonitarkvaraga, toetab see ühe-nupuga raskuste laadimist/mahalaadimist, kontrollitavat vahesurvet/rõhu vähendamist ja muid toiminguid. Tööprotsess on äärmiselt lihtsustatud, parandades töö efektiivsust ja vähendades töö raskust. Samal ajal kuvab tarkvaraliides reaalajas selliseid parameetreid nagu kolvi temperatuur, kiirus, ümbritseva õhu temperatuur ja niiskus, mis hõlbustab kasutaja jälgimist ja reguleerimist.
5) 800–1400 MPa kaalud on peegel-kvaliteediga, kulumiskindlus,-saastevastane ja lihtne puhastamine, tagades pikaajalise ühtlase kvaliteedi. Kõigil raskuste tugitornide ja -raskuste mudelitel on identsed struktuurid, mis võimaldavad sujuvat vahetamist.
6) Sööde: Sebatsaadi ja lennukipetrooleumi segu.
7) Töötamise ajal peab väline liides olema ühendatud rangelt vastavalt tabelis näidatud keermestatud spetsifikatsioonile (M20 × 1,5), et tagada tihendusprotsessi ajal õhutihedus.
8) Surveseadmete puhul, mille nimivõimsus on 800 MPa või suurem, on kolvisilindri väliskihil sõltumatu juhitav kliirensi reguleerimise süsteem, mis reguleerib dünaamiliselt reaalajas kliirensrõhku, lähtudes praegusest rõhutasemest. Töötarkvara toetab reguleeritavate kliirensi seadistustega nii survestamist kui ka rõhu vähendamist. Kasutajad saavad konfigureerida rõhuväärtusi vastavalt tegelikele vajadustele ja saavutada täpse rõhu reguleerimise nuppude "Auxiliary Pressurization" või "Auxiliary Depressurization" abil, tagades mõõtmise täpsuse ja töö paindlikkuse.
9)Tester on varustatud kolvi pöörlemise jälgimissüsteemiga, mis võib anda reaalajas-aruandeid kolvi tööoleku kohta, sealhulgas kontrollitava kliirensi avamise ja sulgemise kohta. See vähendab oluliselt võimalikke probleeme kasutaja töö ajal ja tagab mõõtmisprotsessi sujuva edenemise.
10)Enne kasutamist lugege hoolikalt läbi juhend, pöörates erilist tähelepanu töökeskkonna mõjule testeri täpsusele, nagu temperatuuri ja niiskuse kõikumine, ning rakendage vastavaid meetmeid juhtimiseks ja reguleerimiseks.
*Püüame tagada selle dokumendi täpsuse. Turu arengu ja tootetäiustuste tõttu võidakse aga sisu uuendada ilma ette teatamata. Pildid on ainult viitamiseks, tegelikud tooted võivad erineda.
